氣動閘閥

產品中心 > 閘閥系列 > 氣動閘閥

氣動閘閥

產品型號：Z641H
公稱通徑：DN50~2000mm
公稱壓力：PN16~160MPa
主體材料：碳鋼
工作溫度：常溫
連接形式：法蘭
密封形式：軟密封型
適用介質：蒸汽

聯系購買

分享到：

產品詳細

產品概述

氣動閘閥，借助壓縮空氣驅動的閥門，閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

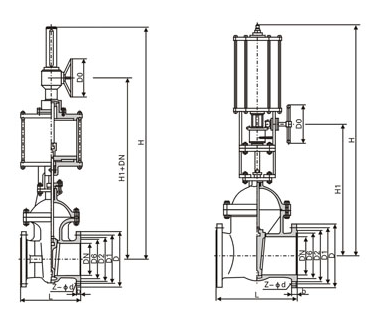

主要外形連接尺寸 單位Unit：mm

公稱通徑	主要外形尺寸和連接尺寸									WT
公稱通徑	L	D	D1	D2	b	Z-φd	H	H1	Do	WT
50	250	160	125	100	16	4-18	950	570	180	36
65	270	180	145	120	18	4-18	1050	596	180	53
80	280	195	160	135	20	8-18	1080	635	200	72
100	300	215	180	155	20	8-18	1145	645	250	90
125	325	245	210	185	22	8-18	1210	685	250	120
150	350	280	240	210	24	8-18	1300	720	320	132
200	400	335	295	265	26	12-23	1660	940	400	258
250	450	405	355	320	30	12-25	1790	1020	400	297
300	500	460	410	375	30	12-25	1990	1150	450	420
350	550	520	470	435	34	16-25	2090	1170	450	558
400	600	580	525	485	36	16-30	2290	1325	500	840
450	650	640	585	545	40	20-30	2485	1465	500	1110
500	700	705	650	608	44	20-34	2640	1590	550	1380
600	800	840	770	718	48	20-41	2940	1720	550	1620
700	900	910	840	788	50	24-41	3450	1960	600	1966
800	1000	1020	950	898	52	24-41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-48	4000	2650	800	2760

主要外形連接尺寸 單位Unit：mm

公稱通徑	主要外形尺寸和連接尺寸									WT
公稱通徑	L	D	D1	D2	b	Z-φd	H	H1	Do	WT
50	250	160	125	100	20	4-18	950	570	180	38
65	270	180	145	120	22	8-18	1050	596	180	55
80	280	195	160	135	22	8-18	1080	635	200	76
100	300	230	190	160	24	8-23	1145	645	250	94
125	325	270	220	188	28	8-25	1210	685	250	126
150	350	300	250	218	30	8-25	1300	720	320	136
200	400	360	320	278	34	12-25	1660	940	400	265
250	450	425	370	332	36	12-30	1790	1020	400	300
300	500	485	430	390	50	16-30	1990	1150	450	436
350	550	550	490	448	44	16-34	2090	1170	450	580
400	600	610	550	505	48	16-34	2290	1325	500	860
450	650	660	600	555	50	20-34	2485	1465	500	1260
500	700	730	660	610	52	20-41	2640	1590	550	1420
600	800	840	770	718	56	20-41	2940	1720	550	17lO
700	900	955	875	815	60	24-48	3450	1960	600	2105
800	1000	1070	990	930	64	24-48	3650	2190	600	2310
900	1100	1180	1090	1025	66	28-54	3815	2400	800	2620
1000	1200	1305	1210	1140	68	28-58	4000	2650	800	2960

主要外形和連接尺寸 單位Unit：mm

公稱通徑	主要外形尺寸和連接尺寸										WT
公稱通徑	L	D	D1	D2	D6	b	Z-φd	H	H1	Do	WT
50	250	160	125	100	88	20	4-18	950	570	200	42
65	280	180	145	120	110	22	8-18	1050	596	200	68
80	320	195	160	135	121	22	8-18	1080	635	250	84
100	350	230	190	160	150	24	8-23	1145	645	320	102
125	400	270	220	188	176	28	8-25	1210	700	320	135
150	450	300	250	218	204	30	8-25	1330	750	400	156
200	550	375	320	282	260	38	12-30	1660	940	400	276
250	650	445	385	345	313	42	12-34	1820	1050	450	306
300	750	510	450	408	364	46	16-34	1990	1150	450	510
350	850	570	510	465	422	52	16-34	2110	1190	500	720
400	950	655	585	535	474	58	16-41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-41	2490	1510	550	1320
500	1150	755	670	612	576	62	20-48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-54	2940	1720	600	2160
